В чем разница между тройной и четыреххоронной катящейся машиной?

В мире изготовления металлов мало машин столь же фундаментально для создания цилиндрических и конических формВ как и пластинчатая машина Полем Эти мощные инструменты сгибают плоские листы металла в кривые, образуя все от массивных сосудов под давлением и башен ветряных турбин до архитектурных элементов и промышленных трубопроводов. Приступая в путешествие, чтобы выбрать подходящее оборудование для магазина или проекта, наиболее распространенный и критический вопрос, который возникает: следует ли выбирать машину для прокатываемой пластины с четырьмя рулонами?

Это не вопрос того, что один из них является универсально «лучше», чем другой. Вместо этого речь идет о понимании фундаментальных различий в их дизайне, работе и возможностях, чтобы соответствовать правильной машине с конкретными требованиями работы. Выбор зависит от таких факторов, как объем производства, необходимость точности, типов материалов и, конечно, бюджет.

В этой статье будет подробное, непредвзятое сравнение машин с тремя решающими и четырехмольными тарелками, разбивая их механику, преимущества, ограничения и идеальные приложения, чтобы дать вам возможность знания, необходимые для принятия обоснованного решения.

Функция ядра: как работает катание на тарелке

В самых простых пластинчатых прокатках включает в себя упругое и пластическое деформирование металлического листа вокруг центральной оси. Машина использует комбинацию силы и точно расположенные рулоны, чтобы навязать постоянный радиус на заготовку. Количество рулонов и их конфигурация непосредственно диктуют, как машина обрабатывает металл, особенно в начале и конце процесса изгиба.

Трехнологическая пластинчатая машина: простота и прочность

Конфигурация с тремя роллями-это классический, проверенный по времени дизайн. Как следует из названия, оно состоит из трех рулонов: двух нижних рулонов и одного верхнего рулона.

Существует два основных подтипа с тремя рулонами:

Начальная зажима (пинч -ролик): Это самый распространенный тип. Два нижних рулона имеют мощность и фиксируются в положении. Верхний рулон перемещается вертикально, чтобы нанести давление и ущипнуть лист от нижних рулонов. Чтобы запустить изгиб, металлический лист должен быть подается вручную в машину, пока он не достигнет задней остановки. Верхний рулет спускается, зажимает лист, а приводные нижние рулоны вращаются, чтобы протянуть материал, сгибая его к верхнему рулону.

Тип пирамиды: В этом более старом стиле рулоны расположены в форме пирамиды. Верхний рулон центрирован над двумя нижними рулонами. Все три броска могут двигаться. Хотя пирамидные машины в значительной степени заменены более современными дизайнами, они известны своей способностью обрабатывать очень толстые пластины.

Ключевые преимущества машины с тремя решами:

Более низкие начальные инвестиции: Как правило, машины с тремя руксами имеют более простую механическую и гидравлическую систему, что делает их более доступными для покупки. Это значительное преимущество для небольших потрясающих магазинов, стартапов или операций с более низким Бюджет машины с тарелкой .

Надежное строительство: С меньшим количеством движущихся частей, они часто создаются, чтобы быть чрезвычайно прочными и хорошо подходят для тяжелая тарелка и очень изгибается толстая стальная пластина .

Более простая работа и обслуживание: Системы управления, как правило, менее сложные, а обслуживание может быть более простым из -за менее сложного расположения компонентов.

Большая максимальная емкость: Для данной ценовой машины, машина с тремя режимами часто может похвастаться более высокой максимальной толщиной, по сравнению с машиной с четырьмя руками.

Ключевые ограничения машины с тремя решами:

Плоские концы (требуется предварительно сгибание): Это самый значительный недостаток. Первоначальная конструкция зажима не может сгибать ведущие и следственные края пластины без вторичной работы. Эти неуместные плоские секции должны быть «предварительно забиты» на пресс-тормозе или с использованием самой каллинг-машины в громоздком, многоэтапном процессе. Это добавляет время, требует дополнительных навыков оператора и может привести к несоответствиям.

Меньше точности: Достижение идеального цилиндра с последовательным радиусом от края к краю является более сложным и зависит от оператора из-за проблемы с плоским концом.

Более низкая эффективность: Необходимость в предварительном сборе и ручное кормление материала делает общий процесс медленнее, что менее идеально подходит для Высокое изготовление металла среда.

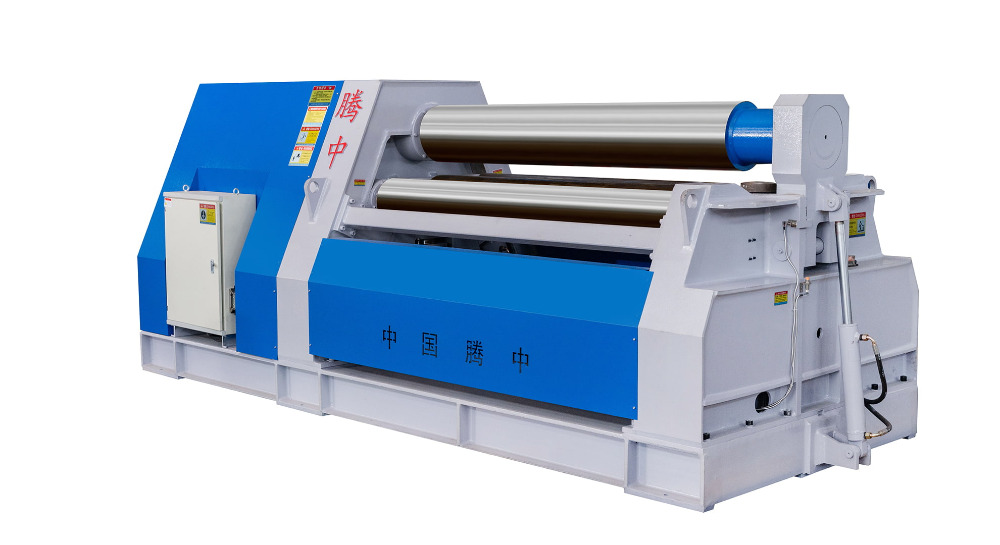

Машина для катания на пластине с четырьмя роллами: точность и эффективность

Машина с четырьмя руками добавляет критический четвертый бросок в уравнение. Обычно он имеет два нижних рулона и два верхних рулона. Конфигурация предназначена для преодоления первичного ограничения дизайна с тремя решами.

В стандартной настройке с четырьмя роллами:

Нижний задний рулет - основной рулет.

Нижний передний рулон и верхний задний рулет могут двигаться вертикально.

Верхний передний рулон часто фиксируется или может разворачиваться.

Революционное преимущество: устранение плоских концов

Гений машины с четырьмя рулонами заключается в его способности схватить тарелку как сверху, так и внизу до Начинается процесс изгиба. Вот как это работает:

Загрузка: Пластина вставлена ​​между нижним передним и верхним задним рулонами.

Зажим: Нижний передний рулон поднимается, а верхний задний рулет спускается, твердо зажимая тарелку. Нет необходимости кормить тарелку до задней остановки.

Предварительное сбивание переднего края: С зажатой пластиной, верхний передний рулет спускается, чтобы предварительно изгибать ведущий край пластины к основному нижнему заднему рулону. Это происходит автоматически, прямо в начале цикла.

Прокатитесь: Как только передний край согнут, машина продолжается с полным процессом прокатки. Рулоты вращаются, образуя пластину в цилиндр.

Предварительно сгибаться в заднем виде: Когда рулон почти завершен, машина может использовать одно и то же действие зажима и изгиба, чтобы предварительно изгибаться в заднем виде перед завершением и освобождением детали.

Этот интегрированный процесс-то, почему четырехнятые машины являются синонимом с точная тарелка и Пластина с ЧПУ .

Ключевые преимущества машины с четырьмя руками:

Нет плоских концов / интегрированного предварительного сгиба: Единственное самое большое преимущество. Это полностью исключает вторичную операцию перед изгибом, экономя огромное количество времени и труда.

Превосходная точность и последовательность: Зажимное действие обеспечивает превосходный контроль над заготовкой, минимизацию проскальзывания и обеспечение идеально симметричного цилиндра с постоянным радиусом по всей своей длине. Это важно для Промышленное изготовление цилиндров .

Повышенная производительность и автоматизация: Процесс быстрее, требует меньше ручного вмешательства, и его гораздо проще интегрировать с Системы управления ЧПУ Полем Это делает его идеальным для Автоматизированное формирование металла ячейки

Более легкая эксплуатация: Несмотря на то, что сама машина более сложна, фактический процесс проката часто проще для оператора, требуя меньшего навыка для достижения идеальных результатов. Функции, как Конусная машина Функциональность также часто бывает проще и точнее на дизайне с четырьмя резаниями.

Улучшенная безопасность: Оператор имеет меньше взаимодействия с движущейся пластиной, так как она зажимается и контролируется на протяжении всего процесса.

Ключевые ограничения машины с четырьмя руками:

Более высокая начальная стоимость: Дополнительная сложность четвертого рулона, его системы привода и более сложных элементов управления приводит к более высокой цене покупки.

Немного ниже максимальной емкости: Для машины с одинаковым физическим размером и стоимостью, четыре-резинка может иметь немного более низкую максимальную толщину, чем прочная машина с тремя режимами, так как некоторая сила торгуется на сложность и точность.

Повышенная сложность технического обслуживания: Благодаря более движущейся части и передовой гидравлике и электронике, обслуживание требует более специализированных знаний.

Сравнение навсегда: сводная таблица

Сделать правильный выбор для вашей операции

Решение между тремя решающими и четырехдульными машинами в конечном итоге сводится к вашим конкретным потребностям.

Выберите машину для прокатки с тремя роллами, если:

Твой Металлический бизнес находится в ограниченном бюджете.

Ваша работа в первую очередь сосредоточена на Тяжелая тарелка катания Там, где экстремальная толщина является основной проблемой, а не высокой объемом мощностью.

У вас уже есть способный пресс-тормоз, который может обрабатывать предварительные операции.

Ваши производственные пробеги короче, и вы можете переносить дополнительное время, необходимое для предварительного сгиба.

Вы работаете над широким разнообразием одноразовых проектов, а не повторяющимися, большими объемами.

Выберите машину для прокатки с четырьмя роллами, если:

Производительность и эффективность Ваши главные приоритеты.

Вам требуется высокая точность и постоянное качество для каждой части, например, в Производство сосудов давления или Коммерческая прокатка труб .

Вы хотите снизить затраты на рабочую силу и ручную работу, автоматизируя процесс изгиба.

Вы планируете интегрировать машину в Изготовление металла с ЧПУ рабочий процесс.

Более высокие начальные инвестиции могут быть оправданы более быстрой отдачей инвестиций (ROI) за счет увеличения пропускной способности и снижения затрат на рабочую силу.

Заключение

В дебатах между тремя роликами и четырехногровыми катящимися машинами нет прямых победителей. Машина с тремя руками остается колонном прочности и доступности, идеально подходящей для многих магазинов труда, которые ценят надежность и имеют средства для обработки его эксплуатационных причуд. И наоборот, машина с четырьмя режимами является свидетельством современной инженерной эффективности, предназначенным для максимизации выпуска, точности и прибыльности в требовательных производственных средах.

Понимание основных механических различий-в частности, способность четырех роллов автоматически зажимать и предварительно отгибаться-является ключом к оценке их значения для вашего Машины из листового металла потребности. Тщательно взвешивая требования к проекту, объем производства и финансовые параметры, вы можете выбрать машину, которая действительно сформирует будущее ваших возможностей изготовления.
