Обычный листогибочный пресс с электрическим гидравлическим сервоприводом с ЧПУ

Конструкция машины

Анализ методом конечных элементов всей машины: профессиональный актуарий использует программное обеспечение Ansys для проведения конечно-элементного анализа прочности и жесткости всей машины на раме, салазках, столе и вертикальной пластине каждой единицы оборудования, чтобы обеспечить обслуживание машины. жизнь.

Термическая обработка

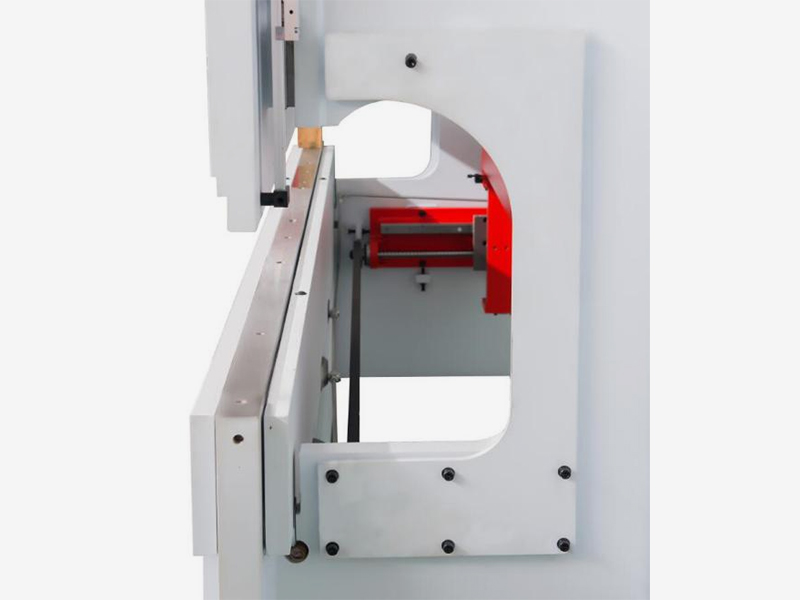

Рама имеет цельнометаллическую сварную конструкцию, устраняет внутреннее напряжение корпуса и важных свариваемых деталей за счет нормализации и высокочастотной вибрации, обеспечивает общую точность станка, обладает превосходной жесткостью, отличной защитой от искажений и способность против опрокидывания. Обеспечьте долгосрочную стабильность машины

Сварка каркаса

Сварной шов не имеет дефектов сварки, таких как обкус края, пористость, трещины и т. д. Наружная поверхность сварного шва полированная и гладкая, а общая плоскость оборудования гладкая и блестящая, без выпуклостей и вогнутостей.

Сварка каркаса

Сварной шов не имеет дефектов сварки, таких как обкус края, пористость, трещины и т. д. Наружная поверхность сварного шва полированная и гладкая, а общая плоскость оборудования гладкая и блестящая, без выпуклостей и вогнутостей.

Полная сборка

Подробные инструкции по эксплуатации и опытные технические работники гарантируют, что каждое звено будет точно установлено и разделено по функциональным областям для оптимизации операций.

Система управления

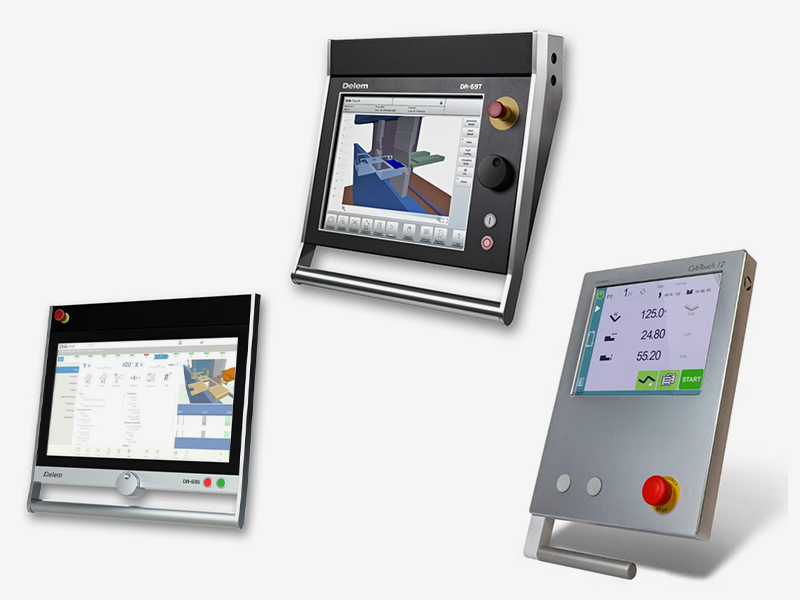

Голландская компьютерная система числового управления DELEMDA-53T может управлять осями 3 1 и 4 1, то есть осью Y1, осью Y2, осью X, осью V и осью R.
◆ «Горячая клавиша» сенсорной навигации
◆ 10,1-дюймовый полноцветный TFT-дисплей высокого разрешения
◆ Управление до 4 осей (Y1,Y2 2 вспомогательные оси)
◆ Управление компенсацией отклонения
◆ С библиотекой пресс-форм/материалов/продуктов
◆ Поддержка сервопривода или контроля частоты
◆ Усовершенствованный алгоритм управления по оси Y может управлять как клапанами с замкнутым контуром, так и клапанами с открытым контуром.
◆ Двойная сетевая связь (опция)
◆ Периферийный USB-интерфейс
◆ Программное обеспечение для автономного программирования Profile-53TL
◆ Полноцветный ЖК-дисплей высокой яркости
◆ светодиодная подсветка
◆ 1024 х 600 пикселей
◆ Промышленный сенсорный экран
◆ Объем внутренней памяти 1 ГБ
◆ Резервное копирование/восстановление данных USB
◆ USB-накопитель
◆ Внутренний встроенный ламповый усилитель
◆ Поддержка отключения памяти

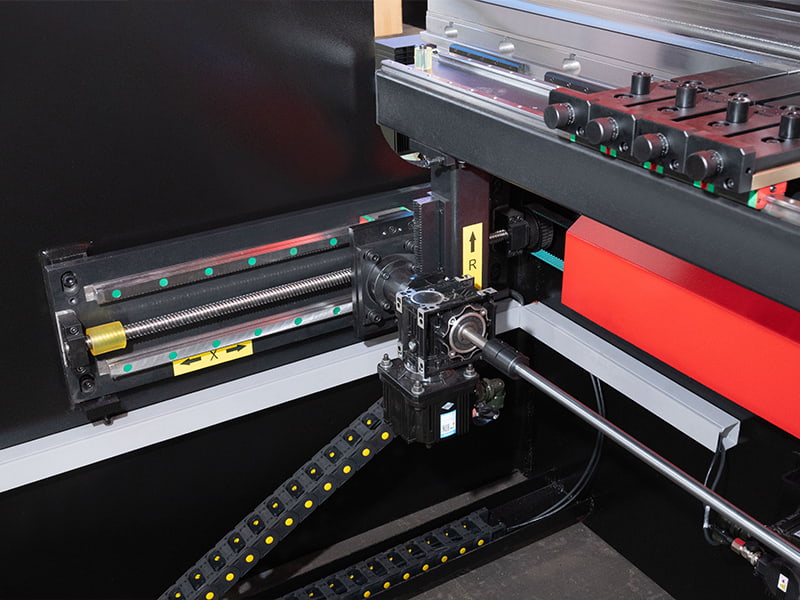

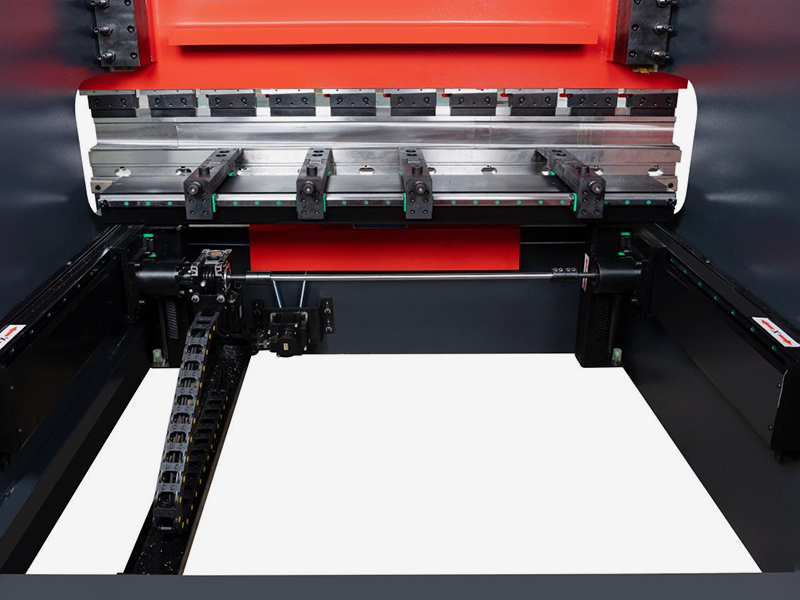

Точная и стабильная система заднего стопа.

Новая и уникальная конструкция двойной линейной направляющей обеспечивает превосходную точность позиционирования. Многоступенчатая конструкция редуктора увеличивает диапазон позиционирования, отличное соотношение цены и качества.

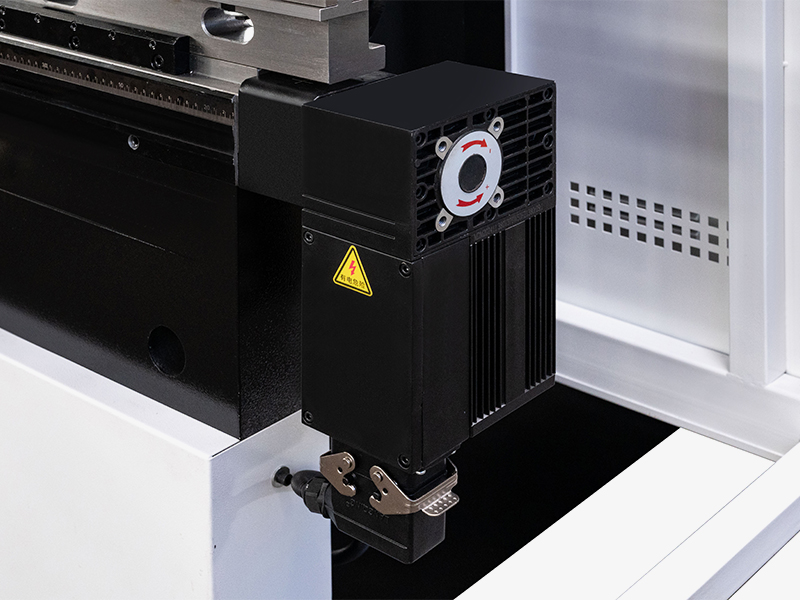

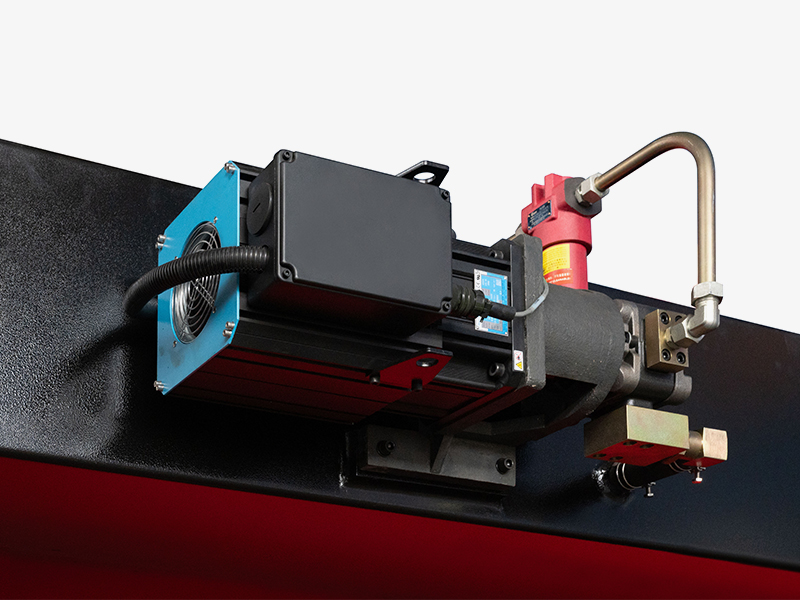

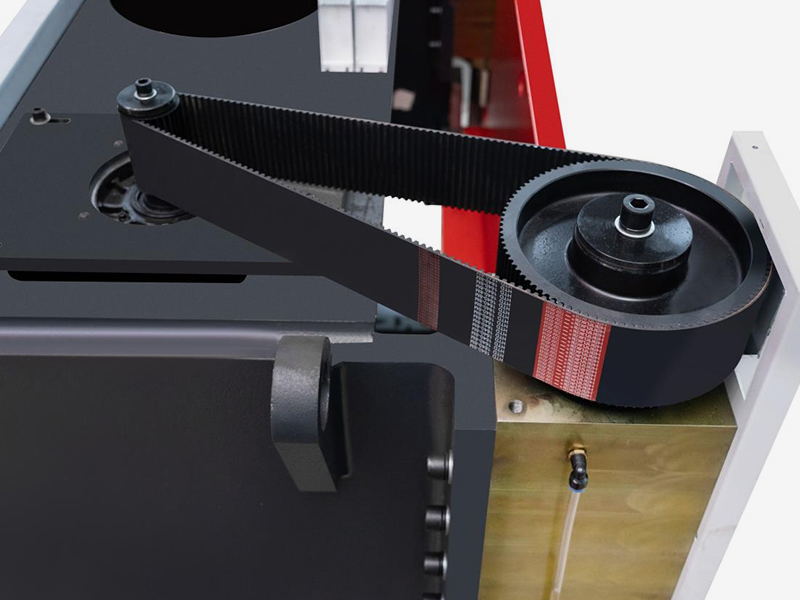

Главный серводвигатель использует серводвигатель первой линии Huichuan невежества.

◆ 1. Высокая точность: электрическая система управления серводвигателя Huichuan оснащена энкодером, который может точно получать сигнал положения, а ошибка позиционирования управления невелика, что обеспечивает высокоточное управление движением.

◆ 2. Быстрый отклик: скорость реакции серводвигателя Huichuan очень высокая, и он может реагировать на управляющий сигнал за микросекунды, обеспечивая быстрое и точное динамическое управление.

◆ 3. Высокая производительность управления: контроллер серводвигателя Huichuan может контролировать скорость, положение, ускорение и другие параметры двигателя, а также отслеживать изменения различных параметров в режиме реального времени, чтобы адаптироваться к различным потребностям управления.

◆ 4. Хорошая стабильность: серводвигатель Huichuan имеет функцию автоматической регулировки, которая может автоматически определять изменения нагрузки и своевременно вносить коррективы для обеспечения стабильности движения.

Таблица компенсации механических отклонений

Для обеспечения высокой точности обработки заготовки используется механический механизм компенсации под столом Alliance LRMR: многоточечное механическое устройство компенсации отклонения может образовывать группу идеальных положений плюс выпуклую кривую, а точная проекция устройства может автоматически контролироваться системой числового программного управления при обработке деталей различной толщины или длины, чтобы обеспечить хорошую точность при обработке заготовки. Компенсационное устройство имеет не только функцию горизонтальной автоматической компенсации с ЧПУ, но и продольную ручную компенсацию.

Немецкий гибочный станок REXROTH со специальной гидравлической системой

Применяется специальная гидравлическая система (электрогидравлическая пропорциональная сервосинхронная система управления) немецкой гибочной машины REXROTH. Система представляет собой систему управления положением с обратной связью, которая динамически обнаруживает ошибку синхронизации ползуна с помощью правила решетки и корректирует ошибку синхронизации ползуна с помощью электрогидравлического сервоклапана системы числового управления, так что ползун всегда может располагаться параллельно верстаку в случае полной разгрузки. Точность синхронизации слайдера ≤±0,02 мм.

Решётчатая линейка GIVI

Обе стороны слайдера оснащены итальянской оптической линейкой GV для обнаружения синхронной обратной связи по положению.
Высокое разрешение до 0,1 микрона. Уровень точности до ±1 микрона, максимальная погрешность зазора менее 1 микрона.

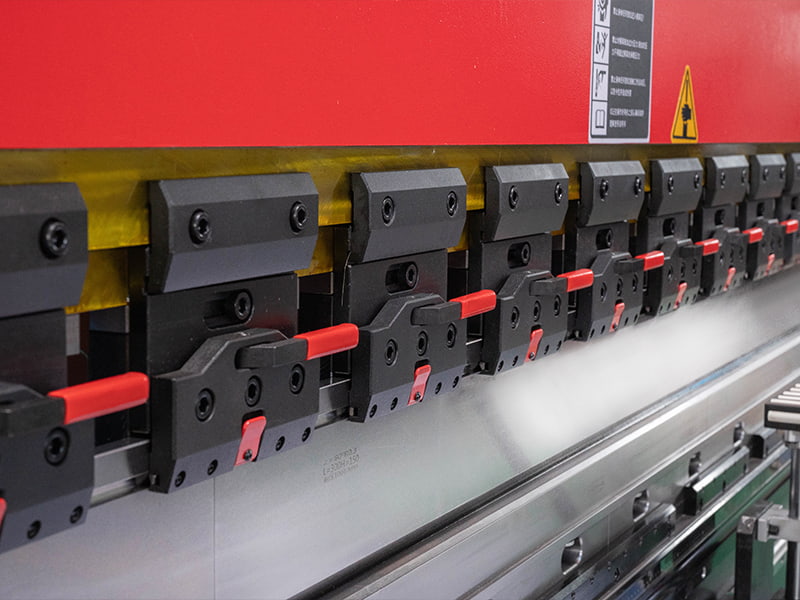

Быстрая вертикальная установка и снятие быстросъемных фиксаторов

Конфигурация прецизионного быстрого приспособления позволяет осуществлять двустороннюю установку и замену формы снизу приспособления и сбоку, что может эффективно сократить время замены формы, повысить эффективность производства и увеличить несущую способность.

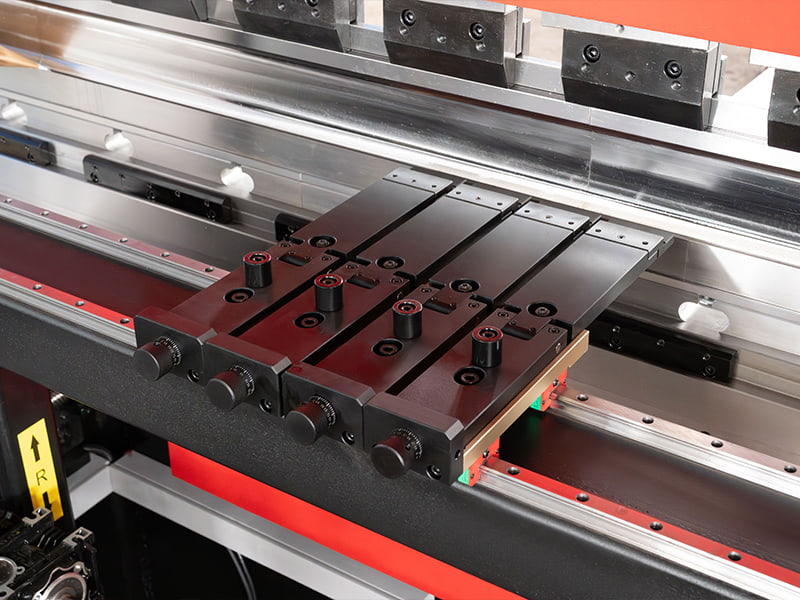

Двойной палец с цветными блоками, изысканный дизайн, долговечность

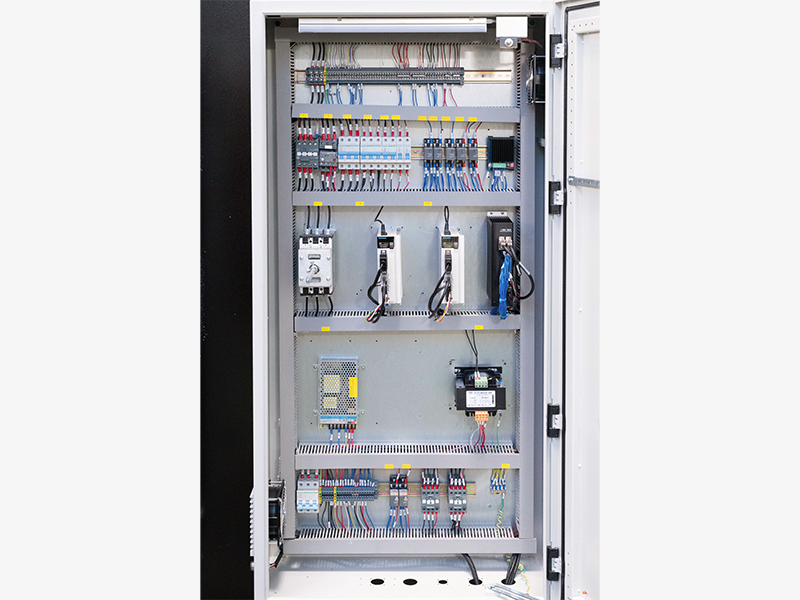

Электрическая система

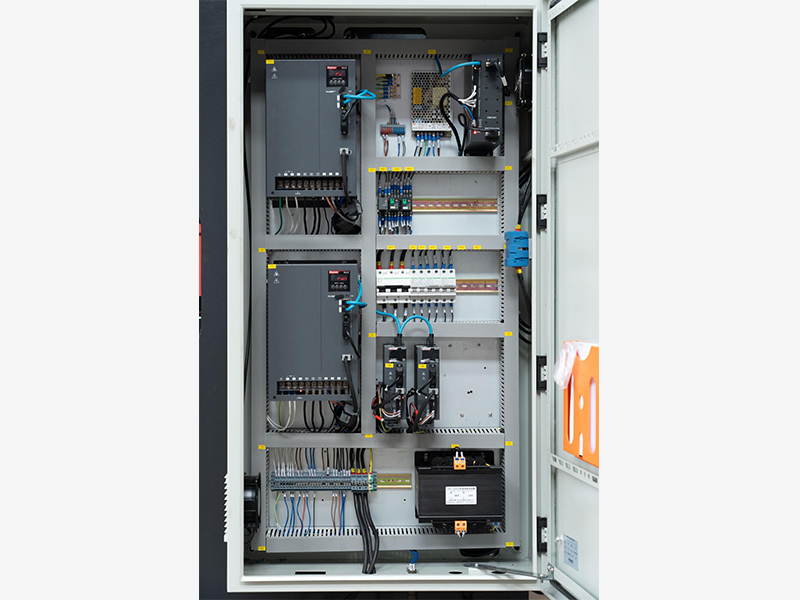

Основные компоненты электрической системы управления машины изготовлены всемирно известным брендом Schneider/Siemens, стабильны и долговечны.
Принимает дизайн модуля, весь простой и щедрый;
Электрический шкаф имеет пыленепроницаемую конструкцию, обеспечивающую срок службы и безопасность цепи;

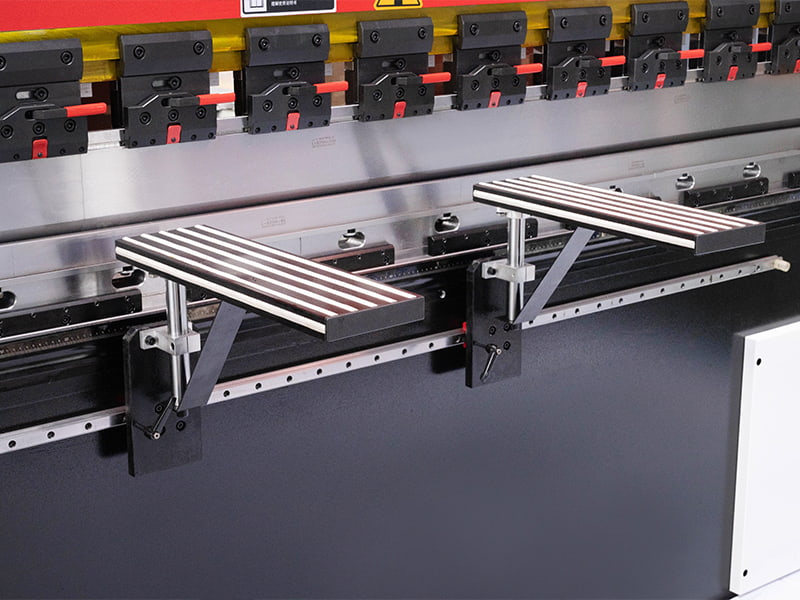

Переместить передний лоток

Двигаясь вдоль линейной направляющей, его можно зафиксировать в любом положении, чтобы облегчить работу по гибке и сделать работу более эффективной. (Фиксированный тип является стандартным для отдельных моделей.

Лазерная защита (опция)

Гибочные станки с защитой от видимого лазера DSP, соответствующие стандарту EN12622. Балка защищает пальцы оператора гибки от опасности зажатия между пуансоном и матрицей.
Время отклика системы составляет 2 мс, а максимальное расстояние защиты составляет 15 м.
Соответствует следующим стандартам безопасности: ЕС CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 12622.

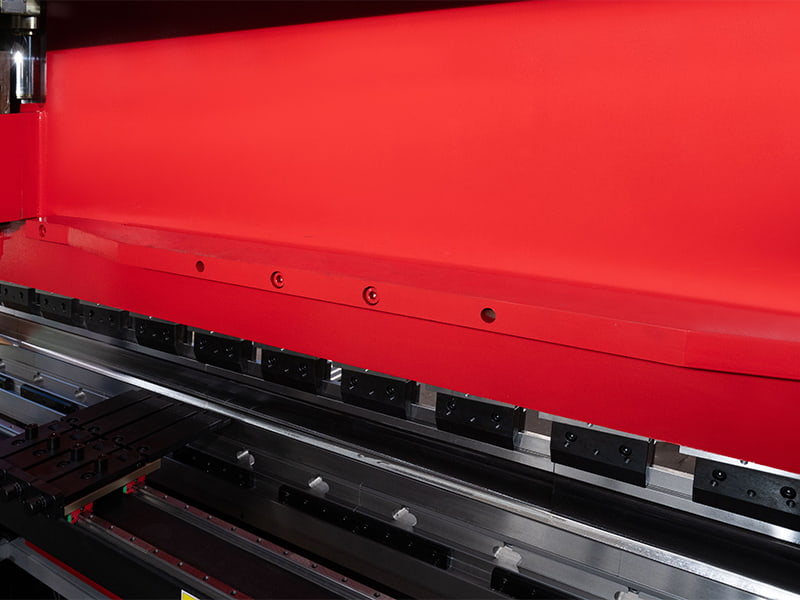

Высококачественная форма

Пресс-форма для альянса (интегральная закалка), использование 42crmo (42 хром-молибден) в качестве высококачественного материала для пресс-формы после идеального процесса термообработки (интегральная закалка, лазерная закалка, обработка азотированием), чтобы обеспечить несущую способность и срок службы плесень. Примените высокоточную обработку станков для обеспечения высокоточной формы.
