Как контролируется глубина резания на станке для обработки V-образных канавок?

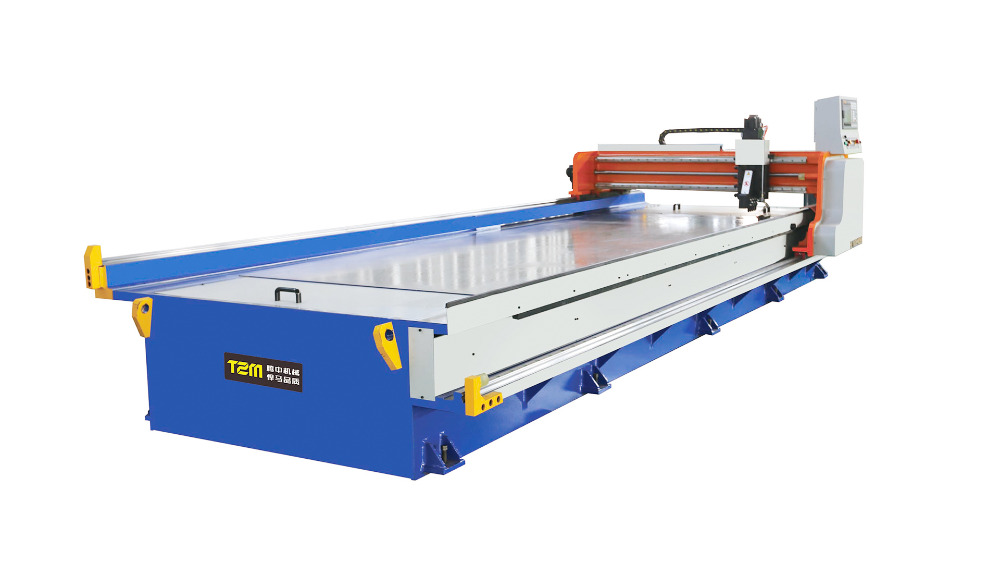

V-образная канавочная машина широко используется в таких отраслях, как производство мебели, производство вывесок и столярное дело. Их основная функция — создание точных V-образных пазов на листовых материалах, таких как МДФ, фанера, ПВХ и акрил. Одним из наиболее важных аспектов эффективной эксплуатации станка для обработки V-образных канавок является контроль глубина резания . Глубина V-образной канавки определяет качество, прочность и внешний вид готового изделия. Неточная глубина резания может привести к неполным канавкам, ослаблению материала или потере ресурсов.

1. Понимание глубины резания на станках для обработки V-образных канавок

Глубина резания на станке для обработки V-образных канавок означает, насколько далеко фреза проникает в материал от поверхности. Обычно его измеряют от верхней поверхности листа до нижней части V-образной канавки. Идеальная глубина резания зависит от нескольких факторов:

• Толщина материала : Более толстые материалы требуют более глубоких разрезов, но перерез может поставить под угрозу структурную целостность.
• Тип материала : Мягкая древесина, пластик и композитные плиты по-разному реагируют на силы резания.
• Дизайн канавок : Угол и ширина V-образной канавки влияют на необходимую глубину резания.

Контроль глубины резания важен не только для точности, но также для безопасности и эффективности. Неправильная глубина может привести к повреждению лезвия, износу машины или даже травме оператора.

2. Механические методы контроля глубины резания.

Первые станки для нарезки V-образных канавок в основном полагались на механические регулировки регулировать глубину резания. Хотя современные машины все чаще используют технологию ЧПУ, понимание механических принципов остается важным.

2.1 Регулируемая высота фрезы

Один из самых простых способов – регулировка вертикального положения фрезы. Поднимая или опуская режущую головку вручную, оператор может контролировать, насколько глубоко лезвие проникает в материал. Эта корректировка обычно включает в себя:

• Маховик или рычаг, который перемещает шпиндель вертикально.
• Градуированная маркировка или шкала для обозначения глубины резания.
• Механизмы блокировки для фиксации шпинделя на нужной высоте.

Хотя этот метод прост, он требует тщательной калибровки и опыта оператора для достижения стабильных результатов.

2.2 Остановки глубины

Некоторые станки для обработки V-образных канавок используют механические ограничители глубины . Это физические барьеры, которые не позволяют фрезе выйти за пределы определенной точки. Ограничители глубины предлагают:

• Быстрая настройка для повторяющихся резов.
• Согласованность нескольких частей материала.
• Снижение риска ошибки оператора.

Однако механические упоры имеют ограничения по точности, особенно при резке сложных рисунков или материалов различной толщины.

2.3 Подпружиненные режущие головки

Некоторые станки для обработки V-образных канавок используют подпружиненные режущие головки . Эти головки автоматически приспосабливаются к незначительным изменениям высоты материала, сохраняя при этом постоянную глубину резания. Этот механизм особенно полезен при работе с тонкими или неровными досками, поскольку он снижает вероятность надрезов или неполных разрезов.

3. Контроль глубины резания на базе ЧПУ.

Современные станки для нарезки V-образных канавок все чаще полагаются на компьютерное числовое управление (ЧПУ) системы для достижения высокоточной и повторяемой глубины резания. Технология ЧПУ предлагает ряд преимуществ перед чисто механическими методами:

3.1 Цифровая регулировка высоты

Станки с ЧПУ могут регулировать вертикальное положение режущей головки с точностью до миллиметра. Операторы могут ввести точную желаемую глубину резания в управляющее программное обеспечение, и машина автоматически позиционирует фрезу соответствующим образом.

3.2 Предварительно запрограммированные профили материалов

Усовершенствованные станки для нарезки V-образных канавок с ЧПУ позволяют операторам определять тип и толщину материала в программном обеспечении. Затем станок автоматически рассчитывает оптимальную глубину резания для каждой канавки, принимая во внимание:

• Угол и ширина канавки
• Плотность и твердость материала
• Желаемое качество готовой кромки

Такая автоматизация уменьшает количество ошибок и повышает эффективность производства, особенно в крупносерийном производстве.

3.3 Многоэтапная резка

Некоторые станки с ЧПУ контролируют глубину резания, выполняя многошаговые или инкрементальные проходы . Вместо того, чтобы резать на всю глубину за один проход, станок постепенно углубляет канавку за несколько проходов. Этот подход:

• Минимизирует нагрузку на материал и снижает риск сколов или расколов.
• Продлевает срок службы режущего инструмента.
• Позволяет точно контролировать конечную глубину канавки.

4. Факторы, влияющие на точность глубины резания

Даже при точной механической регулировке или регулировке с помощью ЧПУ на фактическую глубину резания могут влиять несколько факторов:

4.1 Варианты материалов

Листовые материалы не всегда идеально однородны по толщине или плотности. Даже незначительные изменения могут привести к отклонениям глубины канавки. Компенсировать эти несоответствия могут станки с ЧПУ с подпружиненными головками или адаптивными системами управления.

4.2 Износ инструмента

Лезвия и фрезы с V-образными канавками со временем изнашиваются, что может уменьшить их эффективную глубину резания. Регулярный осмотр, заточка или замена лезвия необходимы для поддержания постоянного качества канавок.

4.3 Калибровка машины

Периодическая калибровка машины имеет решающее значение. Несоосные шпиндели, ослабленные винты или изношенные компоненты могут привести к неточной глубине резания. Многие современные машины оснащены встроенными датчиками для автоматического обнаружения и исправления отклонений.

4.4 Скорость подачи и скорость резания

Слишком быстрая или слишком медленная резка может повлиять на качество канавок. Высокая скорость подачи может привести к подпрыгиванию или скачку фрезы, что приведет к получению неглубоких резов, а очень медленная скорость подачи может привести к перегреву лезвия и деформации материала. Оптимальные настройки скорости зависят от типа материала, толщины и состояния полотна.

5. Измерение и проверка глубины резания.

Точный контроль также требует последовательных измерений и проверок. Общие методы включают в себя:

• Штангенциркули и микрометры : Инструменты ручного измерения для небольших партий или периодических проверок.
• Глубиномеры : используется для проверки точной глубины канавки во время производства.
• Лазерные датчики : Некоторые высокопроизводительные станки с ЧПУ оснащены бесконтактными лазерными системами измерения для проверки глубины в реальном времени.
• Тестовые разрезы : Выполнение выборочных канавок на металлоломе перед началом производства помогает обеспечить правильную настройку глубины.

6. Советы по поддержанию постоянной глубины резания

Для достижения надежных результатов при нарезании V-образных канавок операторы должны следовать передовым практикам:

1. Регулярное обслуживание инструмента : Во избежание отклонений держите фрезы острыми и чистыми.
2. Калибруйте машины чаще : Проверьте выравнивание шпинделя, шкалы глубины и датчики ЧПУ.
3. С поправкой на изменчивость материала : Для неровных листов используйте адаптивное управление или подпружиненные головки.
4. Оптимизация подачи и скорости резания : Баланс скорости с типом и толщиной материала.
5. Выполните пробные разрезы : Перед полномасштабным производством проверьте глубину резания на отходах.
6. Настройки документа : Запишите глубину, скорость подачи и тип лезвия для обеспечения повторяемости в будущем.

7. Заключение

Контроль глубины резания на станке для обработки V-образных канавок необходим для изготовления высококачественных канавок, соответствующих проектным характеристикам. Используете ли вы ручная механическая регулировка или передовые системы ЧПУ Операторы должны учитывать свойства материала, состояние лезвия, калибровку станка и параметры резки.

Современные станки с ЧПУ обеспечивают наиболее точное и стабильное управление благодаря цифровой регулировке высоты, заранее запрограммированным профилям материалов и многоэтапным процессам резки. В то же время понимание традиционных механических методов, таких как регулируемая высота фрезы, ограничители глубины и подпружиненные головки, остается ценным для устранения неполадок и выполнения операций с небольшим объемом.

Сочетая правильную настройку станка, регулярное техническое обслуживание и тщательный мониторинг, производители могут обеспечить постоянную глубину резания, сократить отходы материала и производить высококачественную готовую продукцию. Возможность точно контролировать глубину резания — это не просто техническое требование — это решающий фактор в достижении эффективности, безопасности и качества при обработке V-образных канавок.
