3-х валковая прокатная машина

Трехвалковая гибочная машина (также известная как трехвалковая гибочная машина с регулировкой дуги вниз) представляет собой высокоэффективное и прецизионное оборудование для гибки листового проката, созданное на основе европейской технологии. Его основная особенность заключается в том, что два нижних валка поднимаются по дугообразной траектории, что позволяет предварительно сгибать оба конца листа и раскатывать его в круг за одну подачу.

Последний：Пока никаких статей
Следующий：Гидравлический 3 роликовой машины
  • Основные технические характеристики

Эффективная предварительная гибка
Полная предварительная гибка с обоих концов, общая прокатка за одну подачу, нет необходимости переворачивать лист.
Короткая оставшаяся прямая кромка (обычно примерно равна толщине листа), высокий коэффициент использования материала.

Полный привод
Все три валка являются ведущими с большим крутящим моментом, что эффективно предотвращает проскальзывание листа.
Подходит для прокатки нержавеющей стали, алюминиевых сплавов и других скользких материалов, а также толстых листов.

Высокая точность и стабильность
Дуговой подъем двух нижних валков обеспечивает высокую точность синхронизации (до ±0,2 мм).
Оборудован самовыравнивающимися роликоподшипниками, отличающимися низким коэффициентом трения, высокой жесткостью и длительным сроком службы.

Универсальность
Способен прокатывать круглые, дуговые и конические заготовки.
Интегрировано с функциями формирования и выравнивания пластин.

Структура машины

Верхний валок: фиксированное положение, служит ведущим валком для обеспечения основной изгибающей силы и мощности вращения.
Два нижних валка: активные валки с полным приводом, приводимые в движение гидравлическими двигателями и способные подниматься по дуговой траектории.

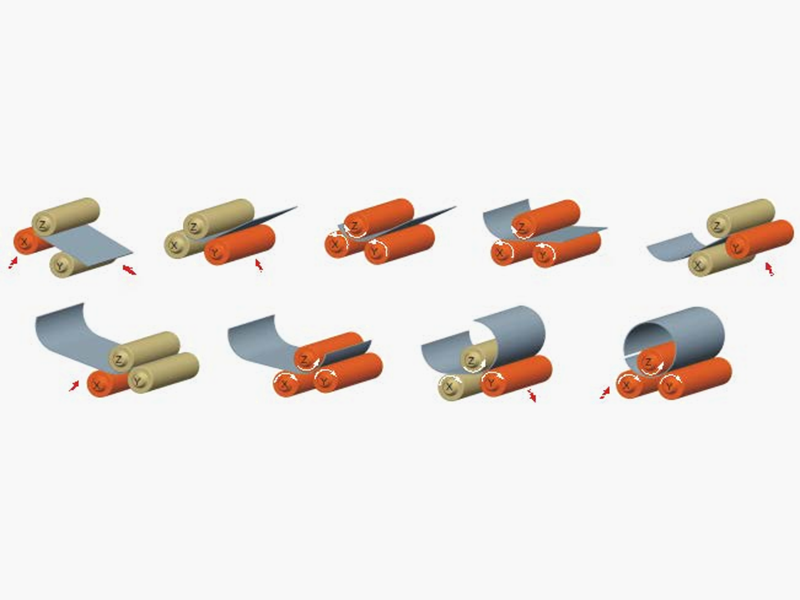

Процесс прокатки

●  Пластина подается между верхним и двумя нижними валками.
●  Два нижних ролика синхронно поднимаются по дуге, зажимая и прижимая пластину.
●  Три ролика вращаются синхронно, перемещая лист вперед за счет трения, обеспечивая непрерывный изгиб.
●  Дуговая траектория движения позволяет точно контролировать предварительный изгиб на обоих концах пластины с минимальным остатком прямой кромки.

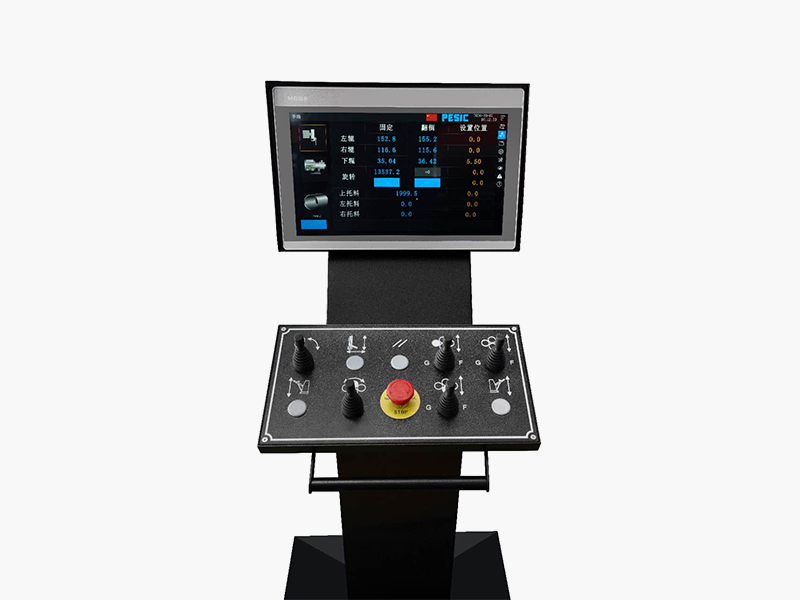

Система управления ЧПУ

Система управления оснащена большим 15-дюймовым экраном. Система управления имеет программу автоматической прокатки, которая может выполнять управление одной кнопкой, автоматически раскатывать материал по кругу и дуге одновременно, а также имеет функции нумерации, хранения и вызова данных. Он может хранить сотни данных для облегчения автоматической прокатки различных спецификаций. Система совместима с программами ручного управления и при необходимости может управляться вручную.

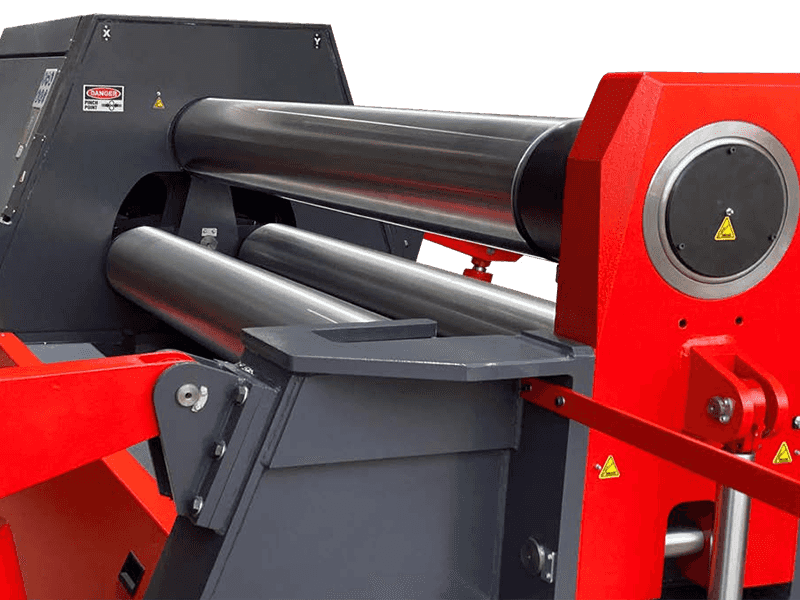

Ролл и Корона

Важнейшими элементами листопрокатных машин являются сами валки. Как правило, машины, представленные на рынке, имеют меньший диаметр, слабые валки, которые деформируются во время процесса предварительной гибки и приводят к образованию плоских пятен на кромке листа.
Наша машина разработала валки большего диаметра и использует валки из высококачественной кованой стали, которые обрабатываются на высокоточных токарных станках с ЧПУ.
Рабочая поверхность валков подвергается индукционной закалке на станке с ЧПУ и полируется до твердости HRC 54-58, при этом во многих точках валков проводятся испытания на твердость. Легко достигается наименьший диаметр гибки, составляющий 3 диаметра верхнего валка.
Валки имеют выпуклость для компенсации прогиба валков во время процесса предварительной гибки.
